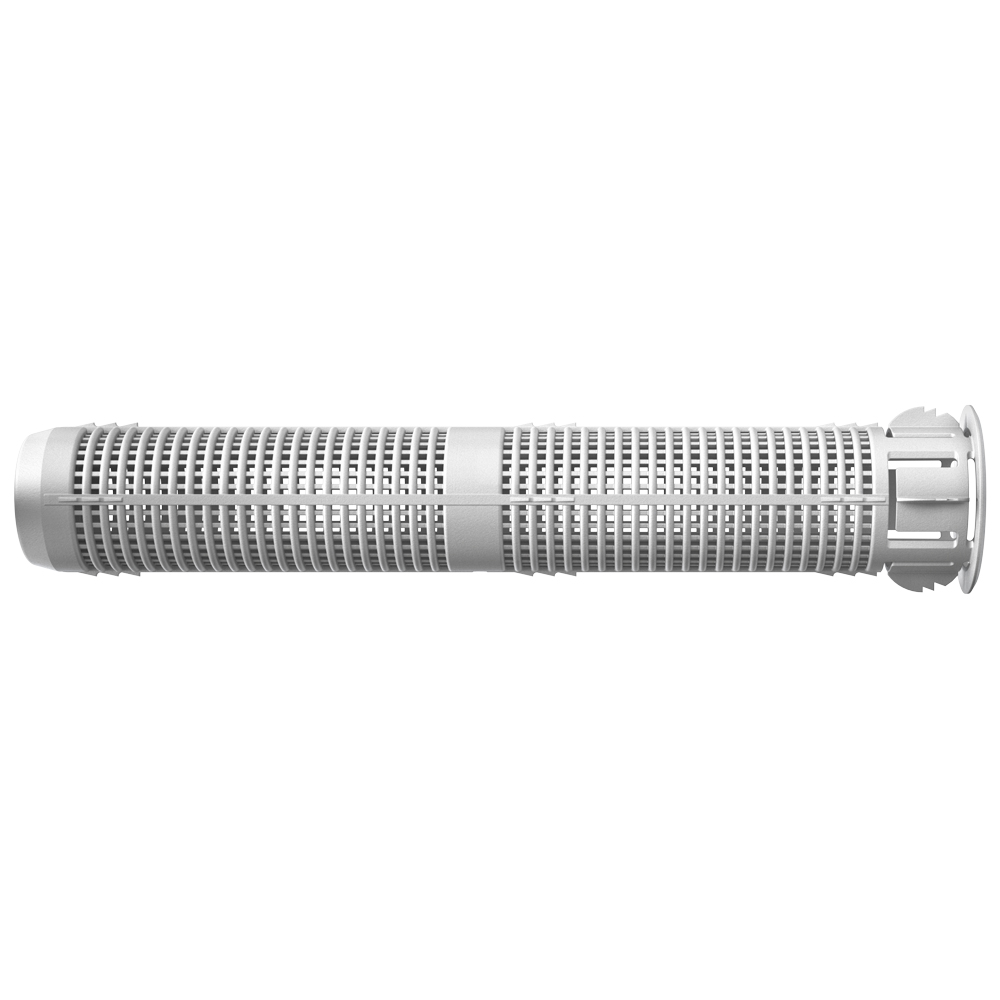

Tuleja iniekcyjna Fischer FIS H 16 x 85 K 41902, 50 sztuk
Cechy szczególne
Wszechstronny system mocowania z tulejami iniekcyjnymi do muru z cegły perforowanej. Tuleja iniekcyjna Fischer FIS HK z tworzywa sztucznego to idealny element systemu do stosowania z zaprawą iniekcyjną fischer w murze z cegły perforowanej. W tym celu tuleja iniekcyjna jest wkładana do otworu i wypełniana zaprawą od spodu tulei. Podczas wkładania pręta kotwiącego lub kotwy wbijanej z gwintem wewnętrznym zaprawa jest wtłaczana przez strukturę siatki i ściśle wiąże się z cegłą perforowaną. Przenosi to obciążenie na materiał budowlany. Za pomocą tulei iniekcyjnej można również mostkować warstwy nienośne.
Zalety
- Struktura kratowa tulei iniekcyjnej FIS HK jest dopasowana do zaprawy iniekcyjnej FIS V i zapewnia ekonomiczne zużycie zaprawy przy optymalnym połączeniu zaprawy ze ściankami otworów wiertniczych.
- Skrzydełka centrujące idealnie wyrównują element mocujący w tulei iniekcyjnej i umożliwiają stosowanie prętów gwintowanych o różnych średnicach.
- Zadziory mocno trzymają tuleję iniekcyjną w otworze wiertniczym, umożliwiając w ten sposób bezproblemowy montaż nad głową.
- Geometria tulei kotwiących umożliwia mostkowanie warstw nienośnych, co ułatwia i upraszcza montaż. Należy wziąć pod uwagę aprobaty dotyczące danej zaprawy iniekcyjnej.
Cechy charakterystyczne
- Struktura kratowa zmniejsza zużycie zaprawy.
- Tuleje iniekcyjne umożliwiają optymalnie dopasowane połączenie w cegle perforowanej.
- Skrzydełka centrujące zabezpieczają pręty kotwiące o różnych średnicach. Zmniejsza to złożoność i zarządzanie zapasami.
- Zadziory: podczas montażu nad głową nie wypadają z wywierconego otworu.
- Zatwierdzenie ETA.
Zastosowania
- Kotwiczenie w murze perforowanym za pomocą zaprawy iniekcyjno-izolacyjnej FIS V.
Materiały budowlane
- Zatwierdzono dla: Cegła dziurawka, Pustaki z betonu lekkiego, Pustaki z betonu, Pustaki z cegły silikatowej, Cegła silikatowa pełna, Cegła pełna
- Nadaje się również do: Pumeksu dziurawka, Posadzek NoHoBo, Pumeksu pełnego i innych materiałów budowlanych pełnych
- Obowiązują szczegóły (materiały budowlane, obciążenia itp.) zawarte w dostępnym zatwierdzeniu.
Zatwierdzenie
- ETA-10/0383 ETA-10/0383 ETA-15/0263 DoP nr 0026 DoP nr 0126 DoP nr 0756-CPD-0361
Montaż
- W zależności od zastosowania, tuleja iniekcyjna FIS HK może być stosowana z zaprawami iniekcyjnymi FIS V, FIS V HIGH SPEED i FIS V LOW SPEED. FIS P może być stosowana bez aprobaty.
- W połączeniu z tulejami iniekcyjnymi i prętami gwintowanymi FIS A lub kotwami wbijanymi z gwintem wewnętrznym FIS E, system nadaje się do montażu w otworze przelotowym.
- W tym celu tuleja iniekcyjna jest wkładana do otworu i wypełniana zaprawą iniekcyjną od spodu tulei iniekcyjnej.
- Podczas wkręcania elementu mocującego zaprawa jest przeciskana przez strukturę kratową tulei iniekcyjnej i ściśle wiąże się z podłożem kotwiącym. Obciążenie jest odpowiednio rozpraszane na całej powierzchni.
Dane techniczne
- Dopuszczenie
- Średnica otworu d0 16 [mm]
- Min. głębokość otworu h1 95 [mm]
- Min. głębokość kotwienia hef 85 [mm]
- Pasuje do FIS A M8-M10, FIS E M6-M8
- Ilość zaprawy na tuleję 12 [podziałek skali]
Dostawa standardowa
- 50 sztuk
