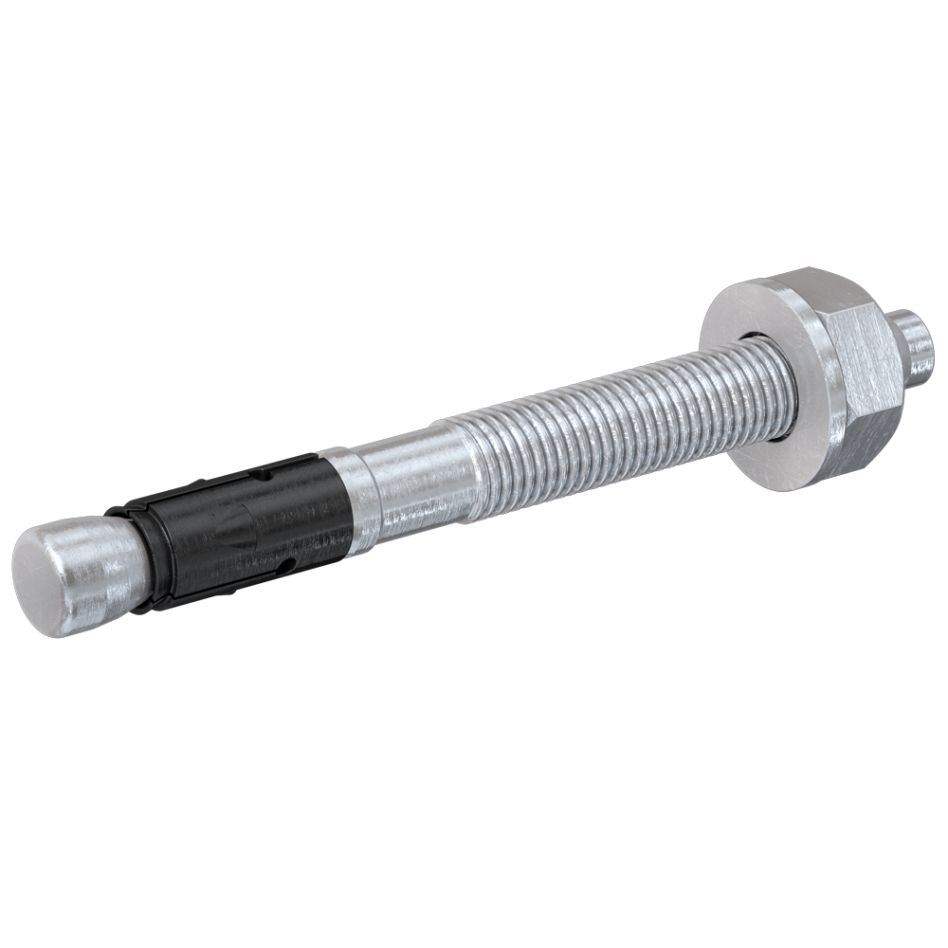

Kotwa przelotowa Fischer 522124 FAZ II 16/5, stal ocynkowana elektrolitycznie, 10 sztuk

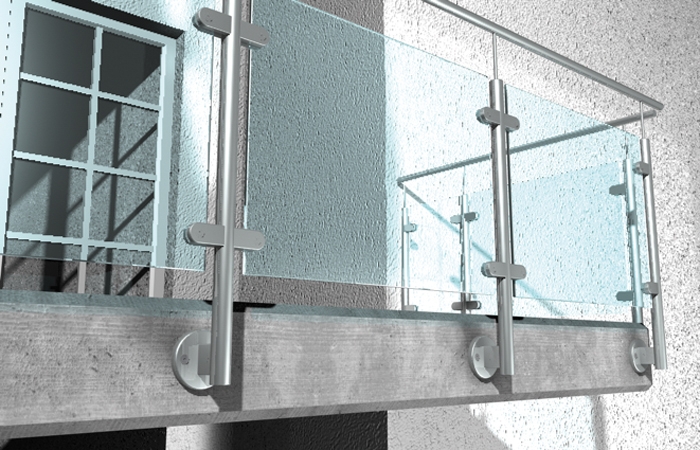

Śruba kotwiąca spełniająca najwyższe wymagania w betonie. Wytrzymała i elastyczna. Kotwa przelotowa fischer FAZ II to stalowa kotwa spełniająca najwyższe wymagania. Dzięki tej kotwie mocowane są ciężkie obciążenia w spękanym betonie. Dzięki prostemu montażowi FAZ II może być stosowana szczególnie elastycznie. Sprawdzony klips rozporowy niezawodnie prowadzi obciążenia w betonie i zapewnia najwyższą nośność. Wersja ze stali ocynkowanej zabezpiecza obciążenia wewnątrz budynków. Stalowa kotwa idealnie nadaje się na przykład do mocowania balustrad, korytek kablowych i konsol.
Zalety
- Dzięki sprawdzonemu klipsowi rozporowemu możliwa jest najwyższa nośność. W rezultacie potrzeba mniej punktów mocowania i mniejszych płyt kotwiących.
- Mniej uderzeń młotkiem i minimalny poślizg podczas dokręcania zapewniają zauważalnie łatwiejszy i wygodniejszy montaż.
- Międzynarodowe aprobaty gwarantują optymalne bezpieczeństwo i najlepszą wydajność. Aprobaty te obejmują również zastosowania w strefach trzęsień ziemi (Seismik).
Główne cechy
- Z zaciskiem rozprężnym zapewniającym najwyższą nośność: w rezultacie potrzeba mniej punktów mocowania i mniejszych płyt kotwiących. To oszczędza czas i pieniądze.
- Minimalny poślizg podczas dokręcania. Prosty montaż oszczędza czas i wysiłek.
- Z atestem na pęknięty beton i badania ogniowe: maksymalne bezpieczeństwo.
Zastosowania
- Konstrukcje stalowe, poręcze, konsole, drabiny, korytka kablowe, maszyny, schody, ogrodzenia, systemy elewacyjne, konstrukcje drewniane.
Materiały budowlane
- Atestowane dla: betonu C20/25 do C50/60, pękniętego i niepękniętego
- Nadaje się również do: betonu C12/15 betonu C80/95 (dostępna klasyfikacja)
Atest
- ETA-05/0069 DoP nr 0009 DoP nr 0081 DoP nr 0121 DoP nr 0756-CPD-0062 ESR-2948
Montaż
- Kotwa FAZ II nadaje się do montażu przelotowego i czołowego; w pewnych warunkach nadaje się również do montażu dystansowego.
- Przed montażem należy umieścić nakrętkę sześciokątną w optymalnej pozycji (kołek wkładki wystaje ok. 3 mm z nakrętki sześciokątnej).
- Po przyłożeniu momentu obrotowego śruba stożkowa jest wciągana do zacisku rozporowego, dociskając go do ściany otworu.
- Odciążenie łba umożliwia łatwe użycie kotwy.
- W przypadku montażu seryjnego zalecamy użycie narzędzia montażowego do śrub kotwiących FABS.
Dane techniczne
- Certyfikat ICC
- Certyfikat sejsmiczny C1/C2
- Średnica otworu d0 16 [mm]
- Min. głębokość otworu do montażu przelotowego h2 115 [mm]
- Długość wtyczki l 128 [mm]
- Maks. długość użytkowa podnoszenia, stojaka/podnoszenia, czerwony tfix 5/25 [mm]
- Ø gwintu x długość M 16 x 64 [mm]
- Szerokość klucza SW 24 [mm]
Dostarczane standardowo
- 10 sztuk
